| 图例 | 型号 | 说明 | 颜色 | 尺寸 |
 |

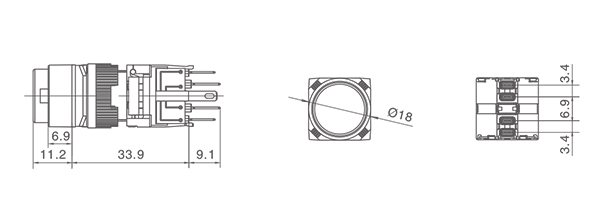

HBDS1-BY-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：圆形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
 |
|
 |

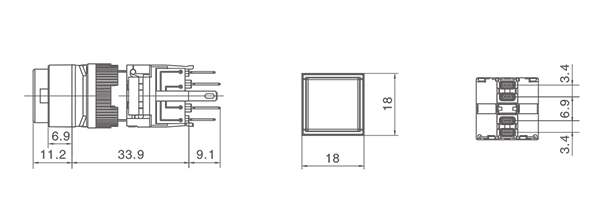

HBDS1-BF-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

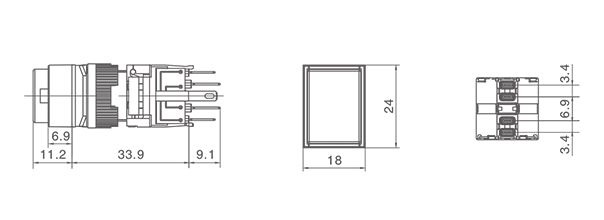

HBDS1-BJ-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

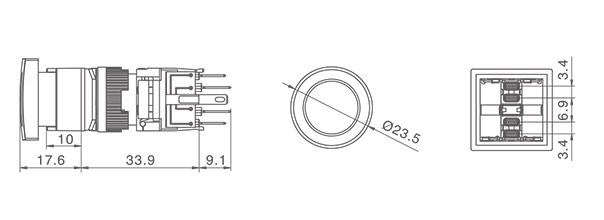

HBDS1-BM-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：蘑菇头按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

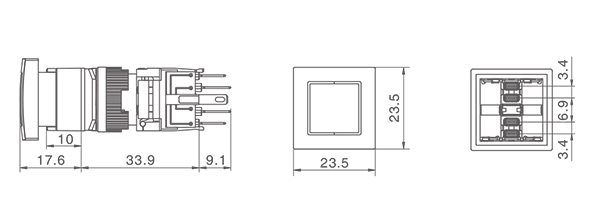

HBDS1-BDF-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：大方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

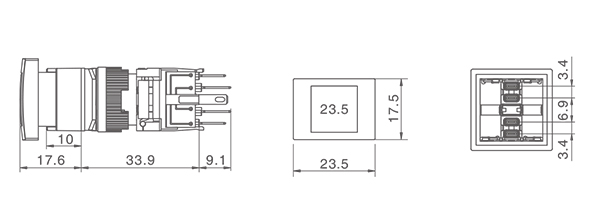

HBDS1-BDJ-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：大矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

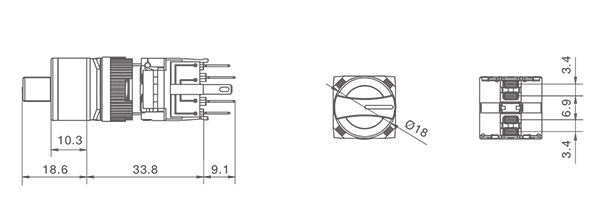

HBDS1-BY-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：圆形选择钮
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |

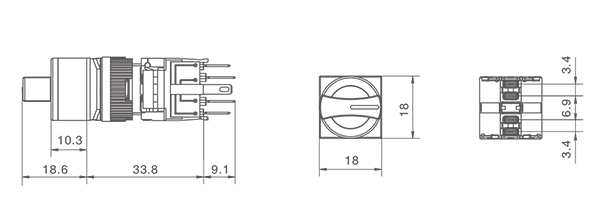

HBDS1-BF-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：方形选择钮
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |

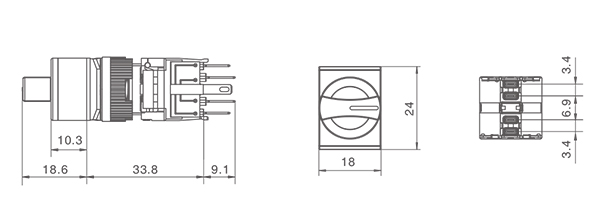

HBDS1-BJ-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：矩形选择钮
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
 |
 |
HBDS1-BY-□TS(警示圈) |
安装孔尺寸：Ø16mm
头部形状：急停钮带警示圈（可带灯）
开关组合：1NO 1NC / 2NO 2NC/ 3NO 3NC
操作类型：推锁旋放式
防护等级：IP40
|
|
|
