按钮开关是我们生活工作做最最常见的一类小电器，提起按钮开关，大家都不陌生，但是若真要让你对它的符号说出个所以然来，并准确地回答出按钮开关符号所代表的意思，还是会让很多人有点愣，甚至一头雾水。下面小编搜集资料就按钮开关符号作了详细的论述，大家可以涨涨姿势了!
翻遍网上，也找不到一篇比较好的详细的说明按钮开关和指示灯产品各个符号所表示意思的文章，这里稍微介绍一些常用的字母符号含义，希望有所帮助。需要注意的是，一般来说，把按钮开关和指示灯产品作为一类来讨论的。

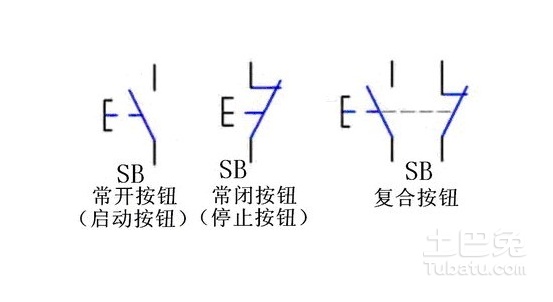

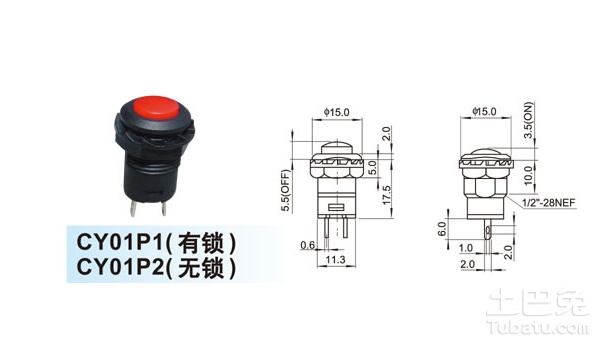

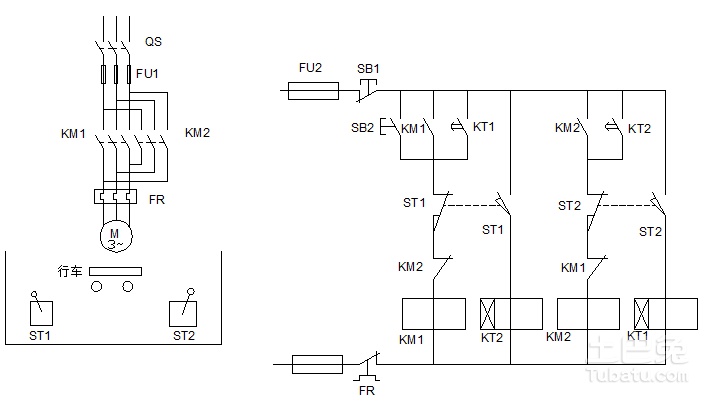

按钮开关符号：
1：用于表示型号的符号
LA,GQ,XB2,LAY3,Y090,AD16...这种最多最常见的字母表示按钮开关的型号，表示不同的产品类别，有塑料开关，也有金属按钮，还有信号指示灯等。
2：表示按钮的颜色的参数符号
这里的颜色包括带灯的灯珠颜色和按钮的头部颜色。比较常见的有R(红色)，绿(G)，白(W)，黑(N)，蓝(B)，黄(Y)，橙(O)。需要注意的是黑色一般用字母N与蓝色的B相区分。
3：用于表示头部形状的字母符号
头部形状主要有以下几种：最常见的圆形(Y)，方形(F)，矩形(J)，蘑菇头(M)，球形(S)。比较特殊的有门铃型(M)：具体见产品GQ16M-10。
4：表示按键形状的字母符号
这种在金属按钮开关中很常见，常见的有平圆形(F)，高平圆型(H)，凸圆形(C)，高凸圆形(G)。这种符号一般不常用。不需要特意记忆。
5：用于操作方式的符号
这种是最多的，也是区分各种按钮开关，指示灯的关键符号，这里罗列的是一些最常见的。开启式操作(K)，保护式(H)，放水式/快速安装式(S)，防爆式(B)，旋钮开关(X)，钥匙开关(Y)，急停开关(TS)，自锁操作(Z)，单点带灯按钮(D)，环形带灯钮(E)，窗式带灯钮(DJ)，旋柄按钮(XB);双位钮(S)。可以看到这边的符号是最多也是最复杂的。

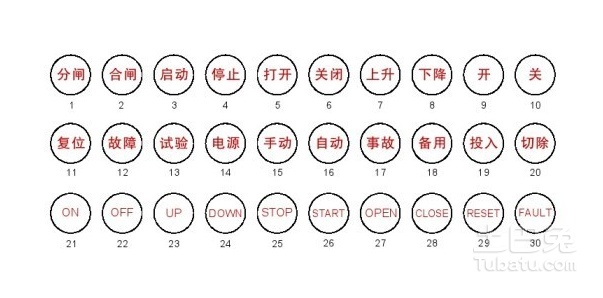

6：更多的符号
诸如按钮的材料，口径等一系列的符号。
|
型号 |
额定电压/V |
额定电流/A |
结构形式 |
触头对数（副） |
按钮数 |
按钮颜色 |
|
|
常开 |
常闭 |
||||||
|
LA2 |
元件 |
1 |
1 |
1 |
黑、绿、红 |
||
|
LAl0-2K |
开启式 |
2 |
2 |
2 |
黑、绿、红 |
||
|
LAl0-3K |
开启式 |
3 |
3 |
3 |
黑、绿、红 |
||
|
LAl0-2H |
保护式 |
2 |
2 |
2 |
黑、绿、红 |
||
|
LAl0-3H |
保护式 |
3 |
3 |
3 |
红、绿、红 |
||
|
LAl8-22J |
500 |
5 |
元件(紧急式) |
2 |
2 |
1 |
红 |
|
LAl8-44J |
元件(紧急式) |
4 |
4 |
1 |
红 |
||
|
LAl8-66J |
元件(紧急式) |
6 |
6 |
1 |
红 |
||
|
LAl8-22Y |
元件(钥匙式) |
2 |
2 |
1 |
本色 |
||
|
LAl8-44Y |
元件(钥匙式) |
4 |
4 |
1 |
本色 |
||
|
LAl8-22X |
元件(旋钮式) |
2 |
2 |
1 |
黑 |
||
|
LAl8-44X |
元件(旋钮式) |
4 |
4 |
1 |
黑 |
||
|
LAl8-66X |
元件(旋钮式) |
6 |
6 |
1 |
黑 |
||
|
LAl9—11J |
元件(紧急式) |
1 |
1 |
1 |
红 |
||
|
LAl9—11D
|
元件(带指示灯) |
1 |
1 |
1 |
红、绿、黄 蓝、白 |
||
在上面对按钮指示灯的符号进行一番说明后，就很好理解各类按钮开关的信号含义了，比方说：塑料按钮开关LAS1Y-11Y/2。对于该型号，LAS1为型号参数符号，第一个Y表示头部形状为圆形，后面的Y表示操作方式为钥匙开关。11表示开关组合，这样就可以跟方便的理解一个按钮的型号和其代表的含义了
