图例 |
型号 | 说明 | 颜色 | 尺寸 |
 |

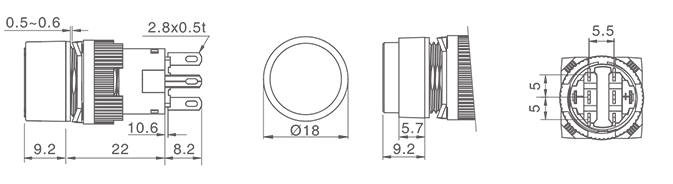

HBDS1-AY-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：圆形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
 |
|
 |

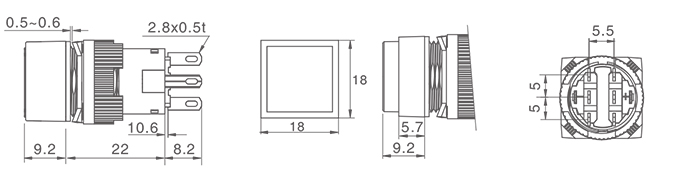

HBDS1-AF-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

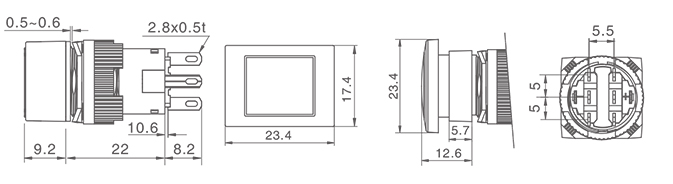

HBDS1-AJ-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
 |

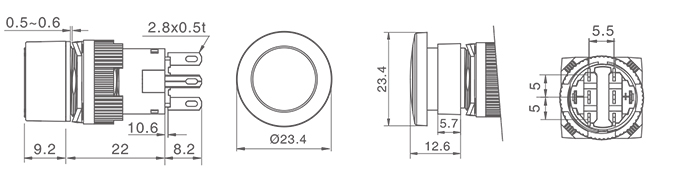

HBDS1-AY-□—□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：蘑菇头按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
 |
|
 |

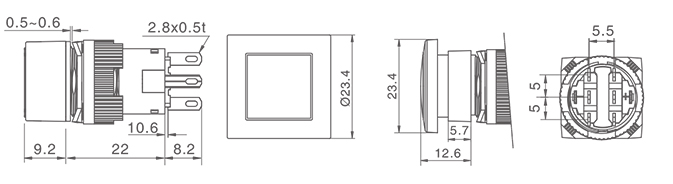

HBDS1-ADF-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：大方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
 |
|
 |
HBDS1-ADJ-□■/△/▲ |
安装孔尺寸：Ø16mm
头部形状：大矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
 |
|
 |
HBDS1-AY-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：圆形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
 |
 |

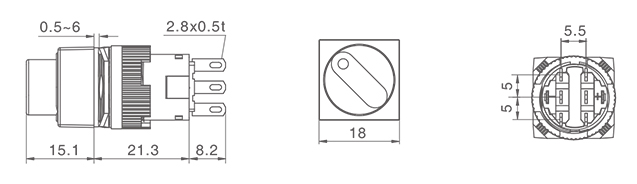

HBDS1-AF-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：方形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
 |
|
 |

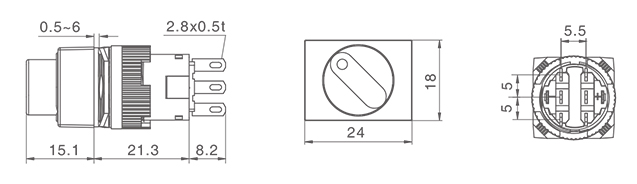

HBDS1-AJ-□X/◇◆ |
安装孔尺寸：Ø16mm
头部形状：矩形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |

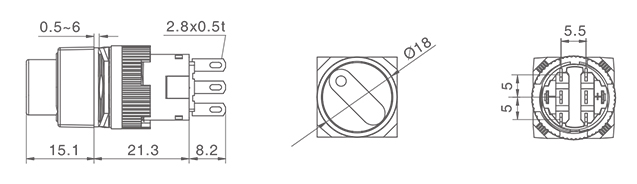

HBDS1-AY-□XD/◇◆/△/▲ |
安装孔尺寸：Ø16mm
头部形状：圆形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |
HBDS1-AF-□XD/◇◆/△/▲ |
安装孔尺寸：Ø16mm
头部形状：方形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |
HBDS1-AJ-□XD/◇◆/△/▲ |
安装孔尺寸：Ø16mm
头部形状：矩形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |

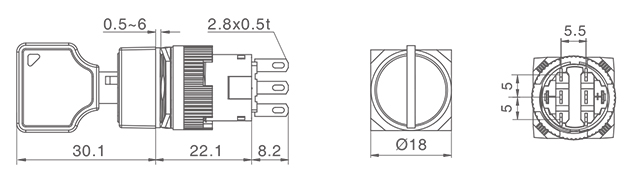

HBDS1-AY-□Y/◇◆ |
安装孔尺寸：Ø16mm
头部形状：圆形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |

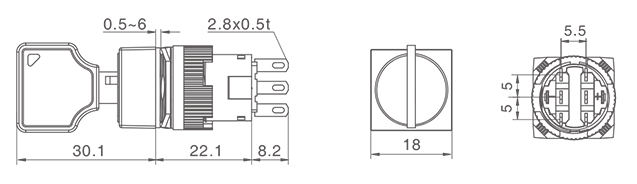

HBDS1-AF-□Y/◇◆ |
安装孔尺寸：Ø16mm
头部形状：方形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
 |
|
 |

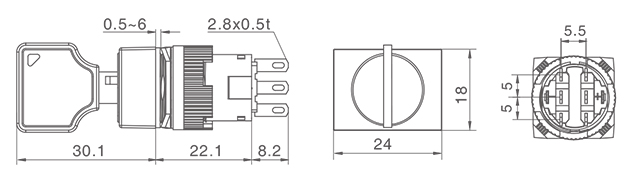

HBDS1-AJ-□Y/◇◆ |
安装孔尺寸：Ø16mm
头部形状：矩形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
 |
HBDS1-AY-M/▲ |
安装孔尺寸：Ø16mm
头部形状：圆形蜂鸣器
额定电压：6VDC；12VDC；24VDC；110VAC；220VAC
发声类型：连续音/断续音 声音强度：≥75dB（1米） 频率：2300±300Hz
防护等级：IP40
|
|
|
 |
HBDS1-AY-□TS |
安装孔尺寸：Ø16mm
头部形状：急停钮
开关组合：1NO 1NC / 2NO 2NC
操作类型：推锁旋放式
防护等级：IP40
|
|
 |
 |
HBDS1-AY-□TSD |
 |
||
 |
HBDS1-AY-11TSF |
暂无尺寸
|
||
 |
HBDS1-AY-11TSC |
暂无尺寸
|
